La válvula de retención de tres piezas VW-70 de TECVAL, debido a su diseño, permite un montaje fácil y seguro. Es la única en el mercado con muelle de Superduplex. Preparada para trabajar especialmente en ambientes altamente corrosivos. Y se fabrica en diferentes medidas, conexiones y aleaciones, siempre bajo ASME B16.34.
| Presión máxima | Presión de trabajo estándar: 100 bar (1500 PSI) Máxima presión de trabajo: 160 bar (2300 PSI) | |||
|---|---|---|---|---|
| Rango de temperaturas | -20ºC/200ºC (-4ºF/392ºF) | |||
| Conexiones | Rosca NPT (ANSI B1.20.1) Rosca BSP (DIN ISO 228-1) Buttweld BW Sch.40s (ANSI B16.25) Conexiones ranuradas | |||

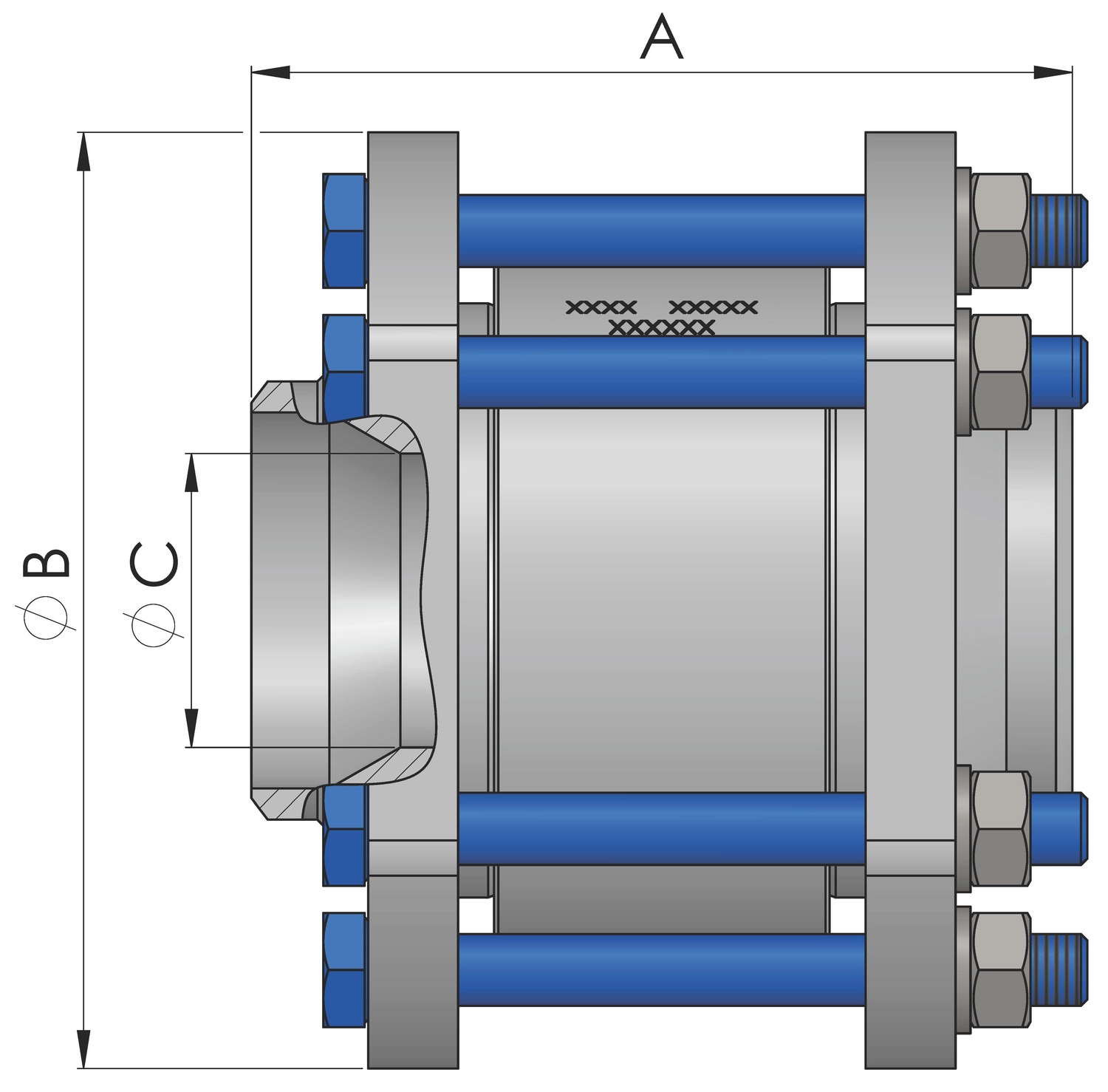

| Medidas | 2½” | 3" | 4" | 6" |
| A | 137 | 178 | 203 | 223 |
| C | 49 | 62 | 78 | 100 |
| B | 156 | 205 | 240 | 270 |
| A Ranuradas | 195 | 232 | 257 | 276 |
| Presión apertura en horizontal (mbar) | 37 | 28 | 25 | 9 |
| Materiales | AISI-316L (1.4404) SuperDuplex (1.4410/1.4501) | |||
