Válvulas de Retención: VW-20

Válvula de retención de tres piezas forjada
Presiones de trabajo: 100 | 160 bar (1500 | 2300 PSI)

TECVAL valvula-de-retencion-check-valve-vw-20
TECVAL

DOCUMENTACIÓN RELACIONADA

TECVAL Ficha técnica VW-20

Ficha técnica

DEFINICIÓN DE CÓDIGO DE PEDIDO

* Campos obligatorios

TECVAL vw-20-cotes

La válvula de retención de tres piezas VW-20 de TECVAL es un modelo forjado. Su diseño de tres piezas permite un montaje fácil y seguro. Es la única en el mercado con muelle de Superduplex. Las conexiones forjadas hacen de la válvula un producto más fuerte y de mayor durabilidad, especialmente adecuada para ambientes altamente corrosivos. Se fabrican en diferentes medidas, conexiones y aleaciones, siempre bajo ASME B16.34.

CARACTERÍSTICAS

  • Muelle de Superduplex estándar.
  • Diseño exclusivo entre bridas forjadas.
  • Cuerpo de tres piezas para total desmontaje.
  • No requiere mantenimiento.
  • Fácil montaje en cualquier posición.
  • 100% probadas.

OPCIONES

  • Alta presión de trabajo 160 bar (2300 PSI).
  • Asientos en FPM.
  • Asientos en NBR.
  • Asientos en NEOPRENO.

Datos técnicos

Presión máxima

Presión de trabajo estándar: 100 bar (1500 PSI)

Máxima presión de trabajo: 160 bar (2300 PSI)

Presión de apertura

Posición horizontal del flujo: 20 mbar (0,3 PSI)

Flujo en descenso: 10 mbar (0,15 PSI) / Flujo en subida: consultar.

Rango de temperaturas

-20ºC/200ºC (-4ºF/392ºF)

Conexiones

Rosca NPT (ANSI B1.20.1)

Rosca BSP (DIN ISO 228-1)

Socket Weld SW (ANSI B16.11)

Buttweld BW Sch.40s (ANSI B16.25)

Conexiones ranuradas VIC

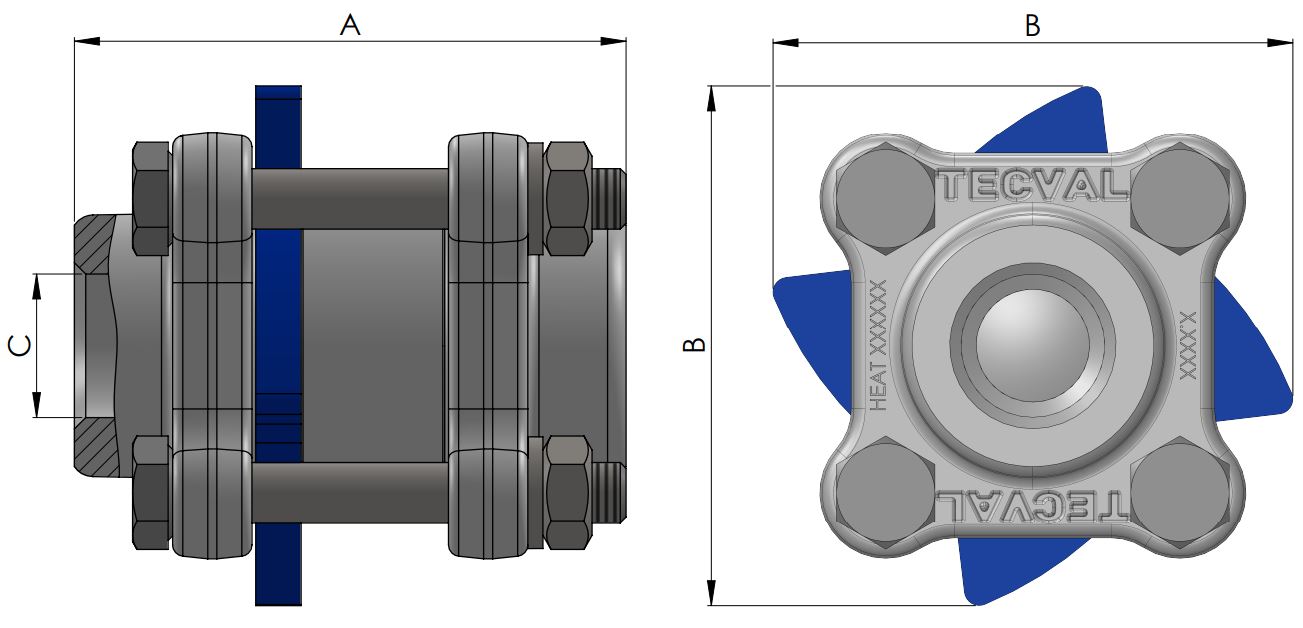

Medidas 1/2"3/4"1"11/4"11/2"2"
A6092.592.5-125125
B4468.568.5-106106
C222730-5056
Materiales

AISI-316L (1.4404)

SuperDuplex (1.4410/1.4501)

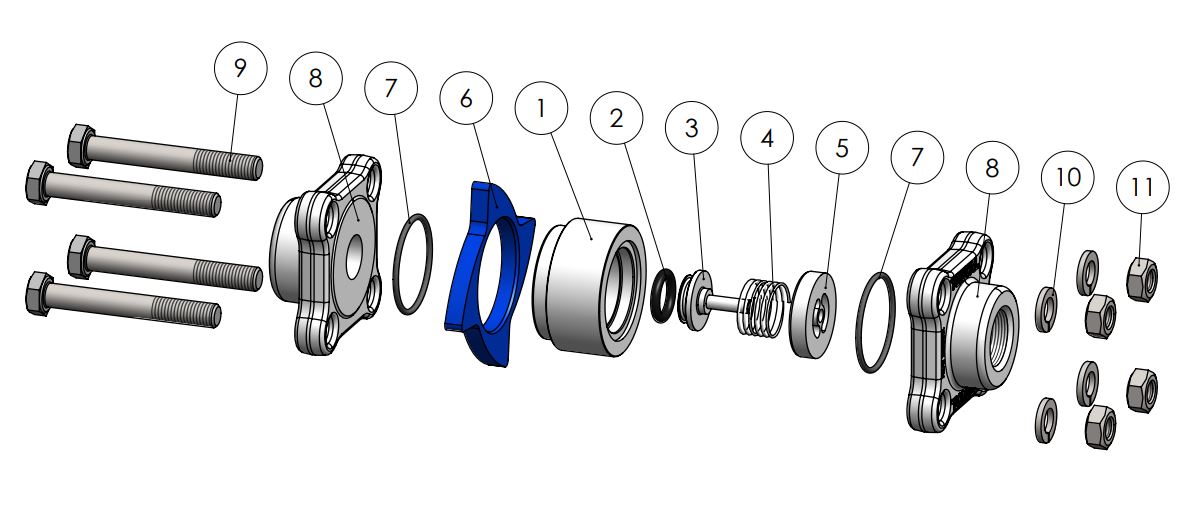

Materiales

PiezaAISI-316L SuperDuplex
1 CuerpoAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
2 BoneteAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
3 EjeAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
4 AsientoEPDMEPDM
5 MuelleSuperduplex (1.4410/ 1.4501)Superduplex (1.4410/ 1.4501)
6 Conexión lateralAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
7 TornilloAISI-316L (1.4404)AISI-316L (1.4404)
8 Arandela GrowerAISI-316L (1.4404)AISI-316L (1.4404)
9 TuercaAISI-316L (1.4404)AISI-316L (1.4404)
10 J. tórica selladoraEPDMEPDM
TECVAL vw-20-despiece
TECVAL vw-20-cotes
