Válvulas de Bola: VB-12F

Válvula de bola de dos piezas forjada
Presión de trabajo: 100 bar (1500 PSI)

TECVAL dsc02835-1
TECVAL

DOCUMENTACIÓN RELACIONADA

TECVAL Ficha técnica VB-12F

Ficha técnica

COMPLEMENTOS

DEFINICIÓN DE CÓDIGO DE PEDIDO

* Campos obligatorios

TECVAL cotes-vb12

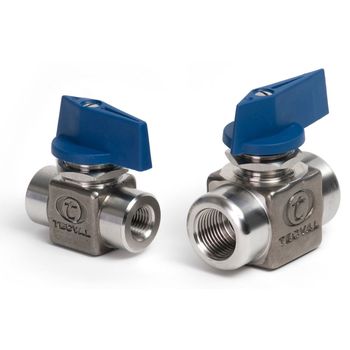

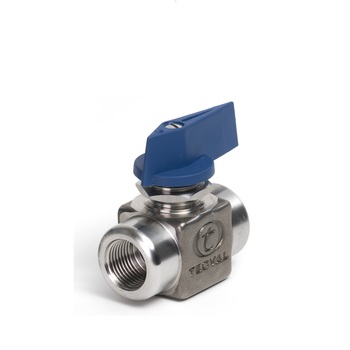

La válvula de bola VB-12F de TECVAL está diseñada con un cuerpo forjado que evita porosidades en la superficie y en el interior. El resultado es una válvula más resistente y duradera adecuada para ambientes altamente corrosivos.

CARACTERÍSTICAS

  • Diseño compacto en un cuerpo forjado.
  • Paso Total.
  • Contratuerca para panel.
  • Diseño del eje no eyectable.
  • No precisan mantenimiento.
  • Eje con doble junta tórica antifugas.
  • 100% probadas.

OPCIONES

  • Preparadas para automatización (ISO 5211).
  • Desengrasadas.
  • Juntas tóricas en diversos materiales.
  • Bloqueador de manecilla.

Datos técnicos

Presión máxima

100 bar (1500 PSI) a 38ºC (100ºF)

Rango de temperaturas

-20ºC/200ºC (-4ºF/392ºF)

Conexiones

Rosca NPT (ANSI B1.20.1)

Rosca BSP (ISO 228-1)

TecvaLOK (Doble anillo de compresión)



Medidas 1/4"3/8"1/2"1/4"OD3/8"OD1/2"OD3/4"OD6mm8mm10mm12mm
F3030403030404030303040
E2525313737454537373745
ConexionesTHRDTHRDTHRDO.D.O.D.O.D.O.D.O.D.O.D.O.D.O.D.
A5050627474909074747490
B2626332626333326262633
C1414171414171714141417
D4545524545525245454552
Diámetro de paso 881357,510,31356710,5
Coeficiente de caudal (Cv) 44111,547,513,51,22,53,58
Materiales

AISI-316L (1.4404)

SuperDuplex (1.4410/1.4501)

Materiales

PiezaAISI-316L SuperDuplex
1 TornilloAISI-316 (1.4401)AISI-316 (1.4401)
2 ManecillaPoliamida azulPoliamida azul
3 ContratuercaAISI-316L (1.4404)AISI-316L (1.4404)
4 J. tórica ejeEPDMEPDM
5 Cojinete ejeDelrinDelrin
6 EjeAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
7 CuerpoAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
8 BolaAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
9 AsientoP.T.F.E.P.T.F.E.
10 J. tórica selladoraEPDMEPDM
11 Conexión lateralAISI-316L (1.4404)Superduplex (1.4410/ 1.4501)
TECVAL cateleg-vb-12-dn15-hoja1
TECVAL cotes-vb12
